Schutzraum-NEUBAU

Neue Schutzräume werden im Bauprozess beim Ausbilden des Untergeschosses erstellt. Sie bestehen aus einer Stahlbetonhülle aus Ortsbeton. Für die Öffnungen in der Schutzraum-hülle verlangt das Bundesamt für Bevölkerungsschutz spezielle Schutzraum-Abschlüsse. Panzertüren für den Zugang, Panzerdeckel für die Notausstiege und Mauerdurchführungen für Lüftungsleitungen der Friedenslüftung.

SchutzraumAbschlüsse

mehr

SchutzraumBelüftungen

mehr

SchutzraumEinrichtung / Mobiliar

mehr
csm_anlage_f575ba5bc0

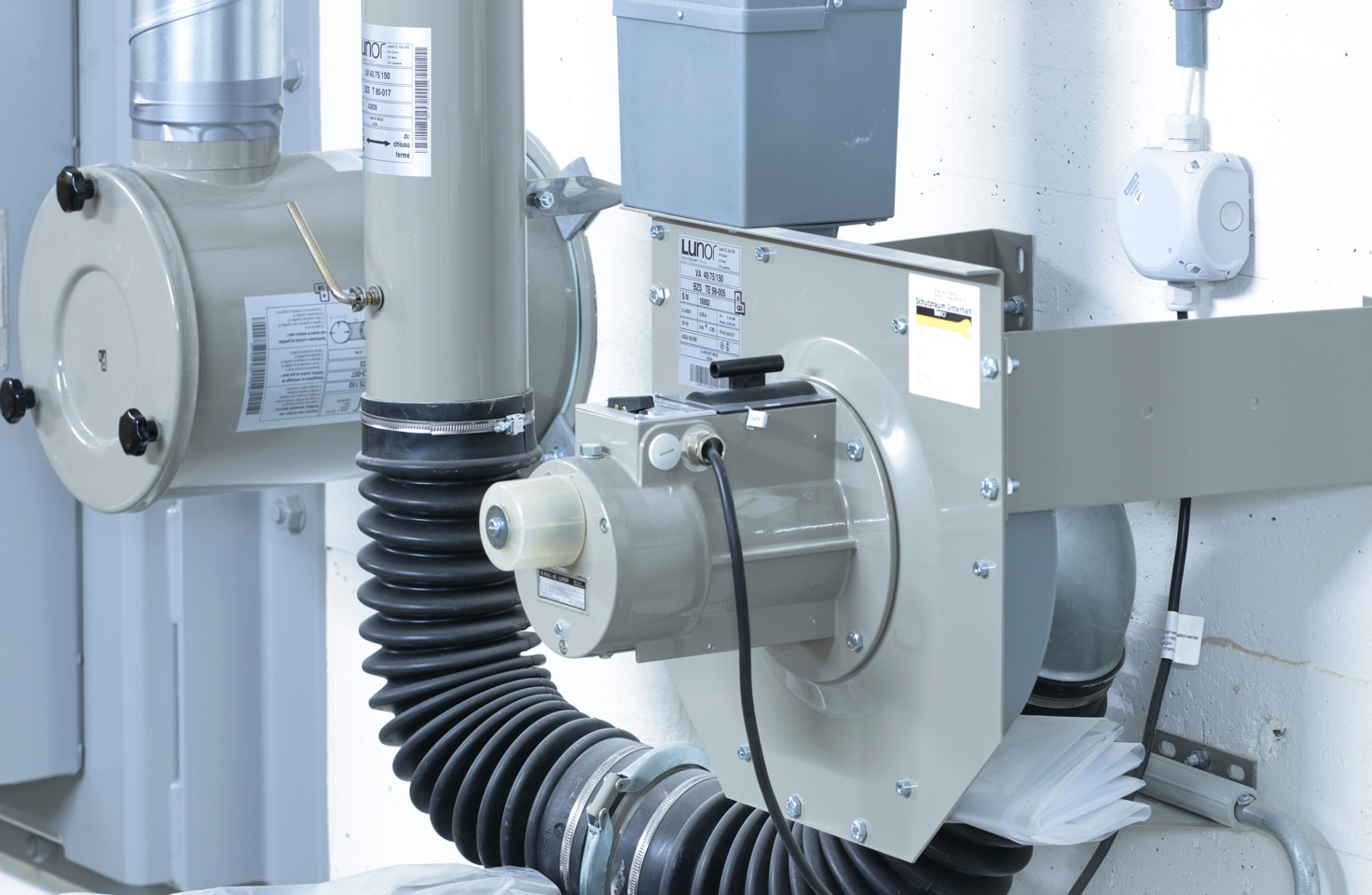

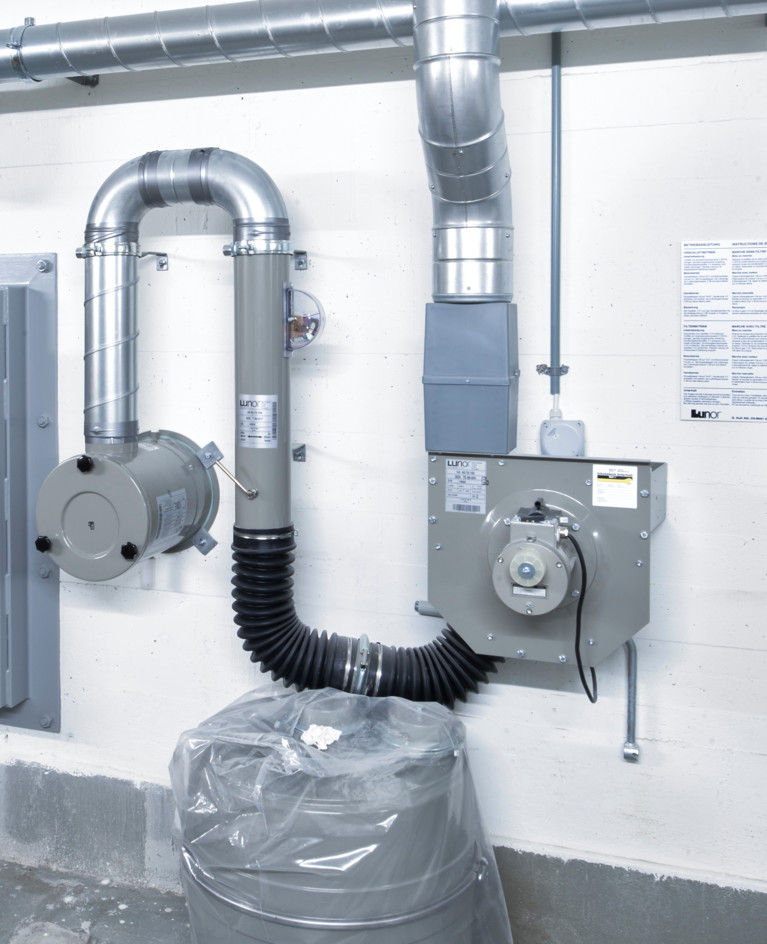

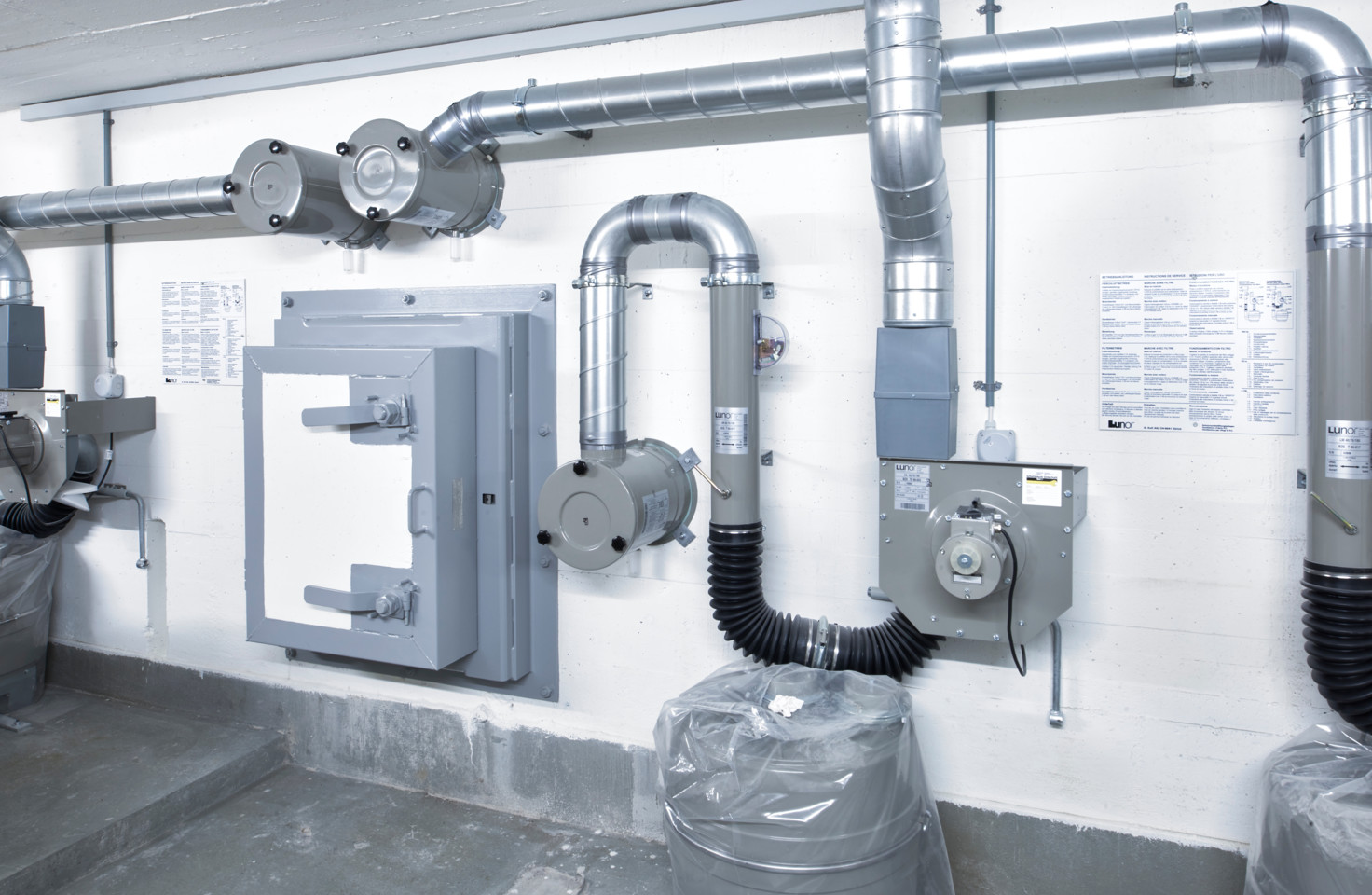

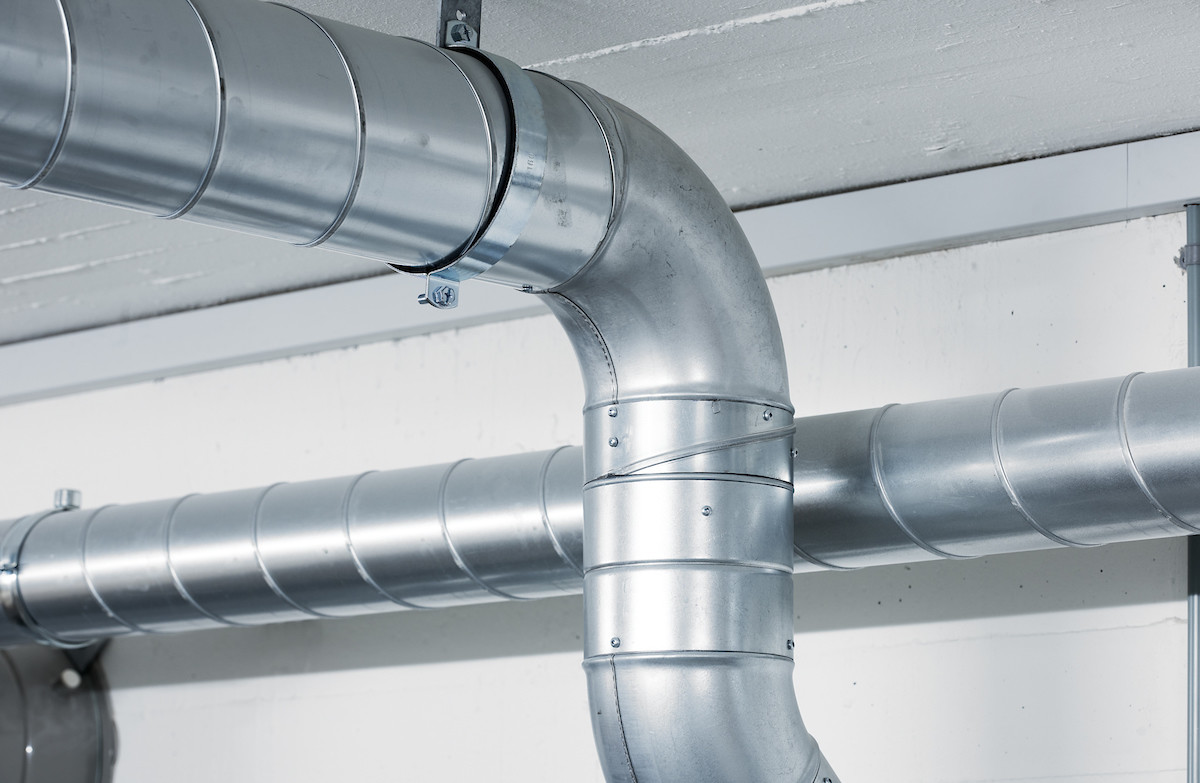

So funkioniert eine Schutzraum-Lüftung.

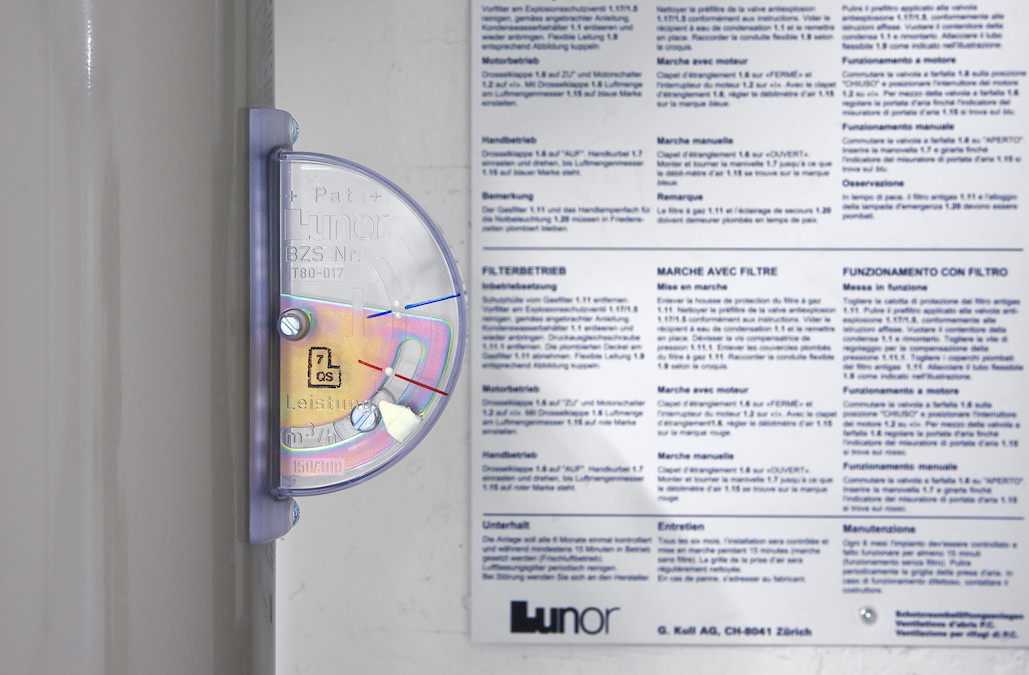

Die Belüftungsanlage führt dem Schutzraum Atemluft zu und sorgt für einen Überdruck von 50-250Pa. Sie besteht aus dem Ventilator (VA, Ventilationsaggregat), der Aussenluft über das Explosionsschutzventil mit Vorfilter (ESV-VF) ansaugt. Bei verseuchter Atemluft wird der ABC-Filter über die Faltenschläuche zwischen Ventilator und Luftmengenmesser gekoppelt. Die benötigte Luftmenge wird am Luftmengenmesser einreguliert und Ventile regeln die sichere Zu- und Abluft des Schutzraumes.



Planung & Projektierung der Schutzraum-Belüftung.

Um das vom BABS vorgeschriebene Schutzklima zu gewährleisten, müssen am Anfang alle Belüftungskomponenten genau definiert werden. Wir machen das.

Bildschirme

Belüftungsanlagen

für Schutzräume aller Grössen.

VA 40:    Für maximal 13 Schutzplätze

VA 75:    Für 14 bis 25 Schutzplätze

VA 150: Für 26 bis 50 Schutzplätze

VA 300: Für Schutzräume mit einem Fassungsvermögehn von 201 bis 800 Personen

Ventilator mit Motorenschutzschalter.

Lunor produziert als einziges Unternehmen einen Schutzraum-Ventilator mit Motorenschutzschalter. Damit ersparen Sie sich die zusätzliche Absicherung auf dem Tableau.

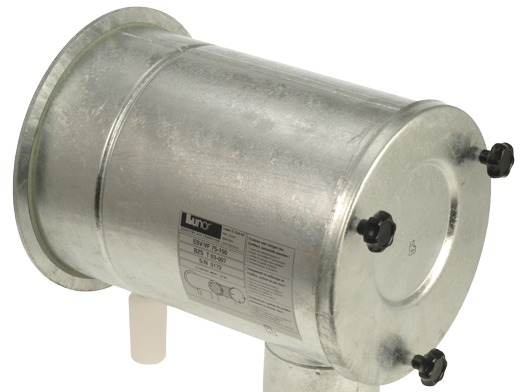

Explosionsschutzventile mit Vorfilter.

Ventile mit Explosionsschutz schützen Zu- und Abluftöffnungen in Schutzräumen gegen plötzlich auftretende Luftstösse von bis zu 1 bar. Im Luftansaug zu verwenden sind Explosionsschutzventile mit Vorfilter (ESV-VF) in der entspechenden Grösse (Abhängig von der verwendeten Luftmenge).

ESV-VF 40:            Für Luftmengen von 40m3/h*

ESV-VF 75-150: Für Luftmengen von 75-150m3/h *

*Filterbetrieb (bei Frischluftbetrieb verdoppelt sich die Luftmenge).

Überdruck-Explosionsschutzventile.

Die Abluft wird über Überdruck-Explosionsschutzventile aus dem Schutzraum geführt. Da im Schutzraum ein Überdruck besteht, öffnen diese Ventile ab einem Überdruck von 60Pa und schliessen selbstständig, sobald die Ventilation ausgeschaltet wird. So kann verseuchte Aussenluft den Schutzraum nicht kontaminieren.

Uev-ESV 40:    Für Luftmengen bis 40m3/h*

Uev-ESV 75:    FürLuftmengen bis 75m3/h*

Uev-ESV 150: FürLuftmengen bis 150m3/h*

*Filterbetrieb (bei Frischluftbetrieb verdoppelt sich die Luftmenge).

Explosionsschutzventile und Vorfilter.

Explosionsschutzventile ESV 3 und ESV 4 mit Vorfilter werden in Lufteintrittsöffnungen von Zivilschutzräumen, militärischen Einrichtungen und Industriegebäuden eingesetzt, um die zerstörerischen Auswirkungen aller Arten von Explosionen auszuschliessen. Das Ventil und der Vorfilter sind vom Labor Spiez geprüft und zugelassen und nach den Richtlinien des Bundesamtes für Zivilschutz ausgelegt.

ESV 3, 4:        Für grössere Luftmengen, je nach Druckverlust.

ESV-VF 3,4: Vorfilter zu Explosionsschutzventilen ESV 3, 4

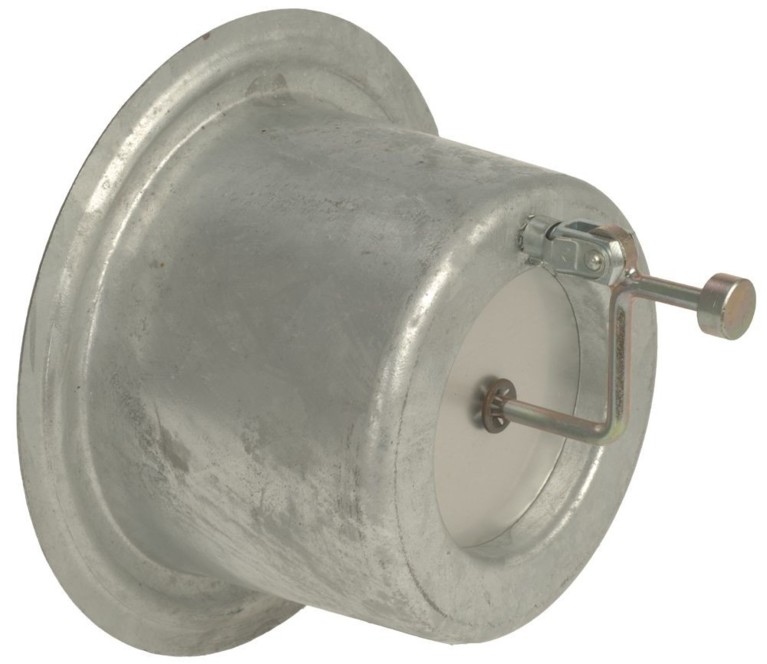

Überdruckventile.

Reine Überdruckventile verfügen über keinen Explosionsschutz. Sie werden in Kombination mit Explosionsschutzventilen oder zur Luftführung innerhalb des Schutzraumes eingesetzt.

UeV 150

UeV 220



Gasfilter (ABC-Filter).

Der kombinierte ABC-Schutzfilter verhindert das Eindringen von radioaktivem Staub, biologischen Keimen oder chemischen Schadstoffen in den Schutzraum. Die kontaminierte Aussenluft passiert den Schwebstofffilter, danach den Gassorptionsfilter (aus Aktivkohle).

Für Schutzräume

aller Grössen.



Typ GF 40, BZS T 76-003

Typ GF 75, BZS T 75-004

Typ GF 150, BZS T 89-009

Typ GF 300, BZS T 15-004

Typ GF 600, BZS T 06-010
