Schutzraum-NEUBAU

Neue Schutzräume werden im Bauprozess beim Ausbilden des Untergeschosses erstellt. Sie bestehen aus einer Stahlbetonhülle aus Ortsbeton. Für die Öffnungen in der Schutzraum-hülle verlangt das Bundesamt für Bevölkerungsschutz spezielle Schutzraum-Abschlüsse. Panzertüren für den Zugang, Panzerdeckel für die Notausstiege und Mauerdurchführungen für Lüftungsleitungen der Friedenslüftung.

SchutzraumAbschlüsse

mehr

SchutzraumBelüftungen

mehr

SchutzraumEinrichtung / Mobiliar

mehr

Schutzraum.Bauteile von Lunor.

Sie haben die Wahl.

Bei der Wahl der Panzertüre ist die spätere zivile Nutzung entscheidend. Die unterschiedlichen Lichtmasse und die demontierbare Schwelle ermöglichen auch bei regelmässiger Nutzung als Keller oder Veloraum einen bequemen Zugang.

Panzertüren und Panzerdeckel liefern wir termingerecht nach Wunsch direkt auf die Baustelle.



Panzerschiebewand PSW für Tiefgaragen (TWS-Anlagen).

Panzerschiebewände sind je nach Anforderung 25 cm oder 35 cm stark, abhängig vom Strahlenschutz. Panzerschiebewände von Lunor werden auf Mass produziert, kontaktieren Sie uns daher frühzeitig für die Planung und Bewilligung. Unsere langjährige Erfahrung ist als Bindeglied zwischen Architekt, Generalunternehmer und Baumeister von grossem Vorteil. Wir produzieren die Wand und koordinieren die Lieferung und das Versetzen. Auf Wunsch organisieren wir die Erstöffnung und sind bei der Abnahme durch den Kanton anwesend.

Produktevorteil Lunor: Der Bodenkanal der PSW ist aus Chromstahl ausgeführt. Das verhindert teure Folgereparaturen aufgrund von Korrosion und Rost.



CAD-Daten für Architekten und Planer.

Unsere Produkte sind als 2D und als 3D-Modelle für Architekten und Planer verfügbar. Sollten Sie unter Downloads nicht die gewünschten Daten finden, setzen Sie sich mit uns in Verbindung.



Bauteile

für Panzertüren / Panzerdeckel.

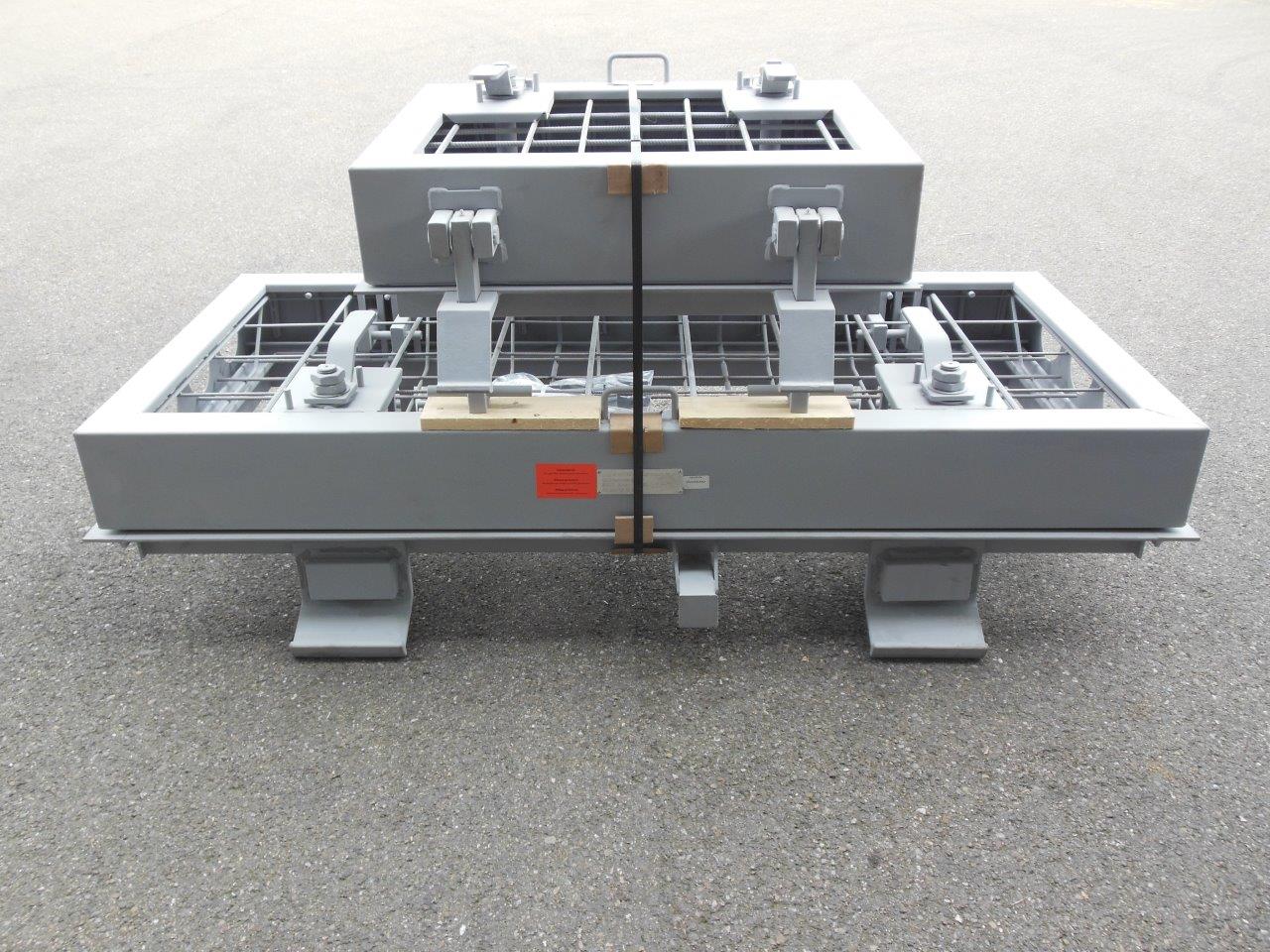

PD:       60 x 80 cm

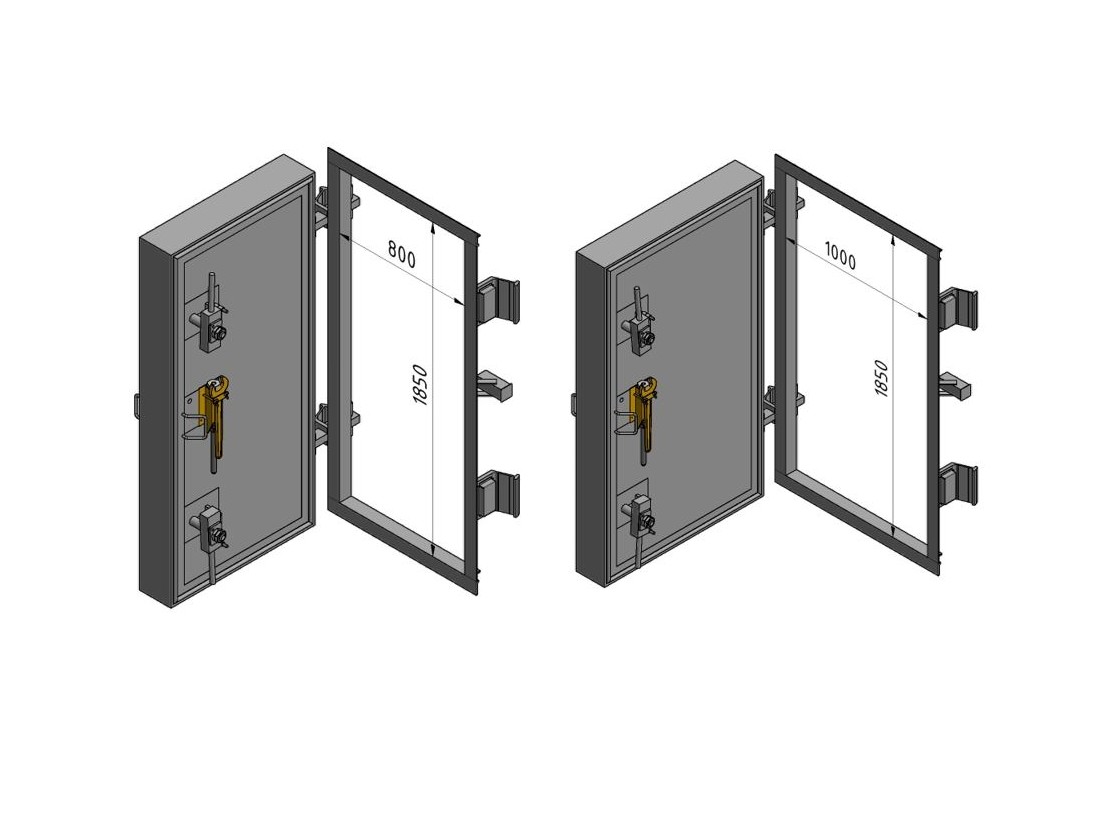

PT-1:   80 x 185 cm mit fester Schwelle

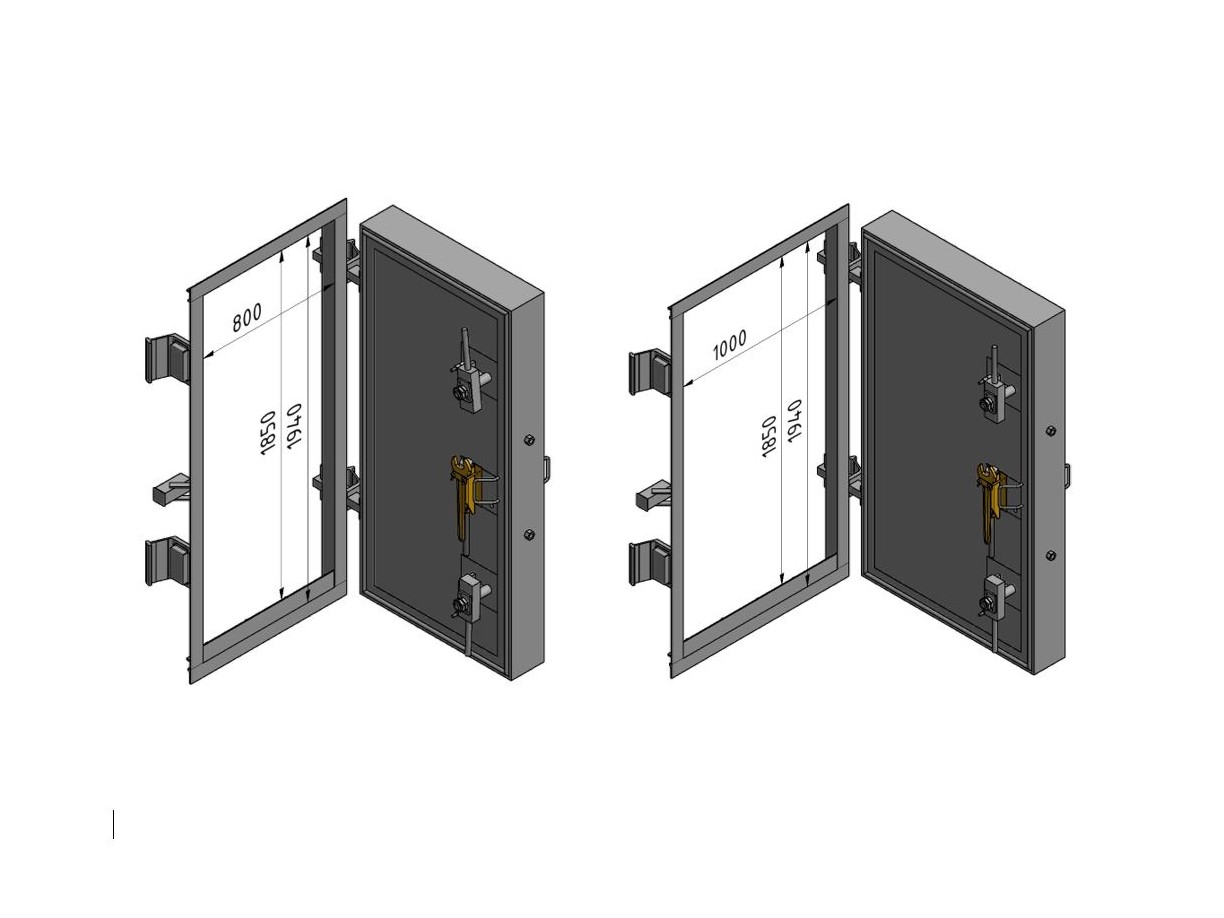

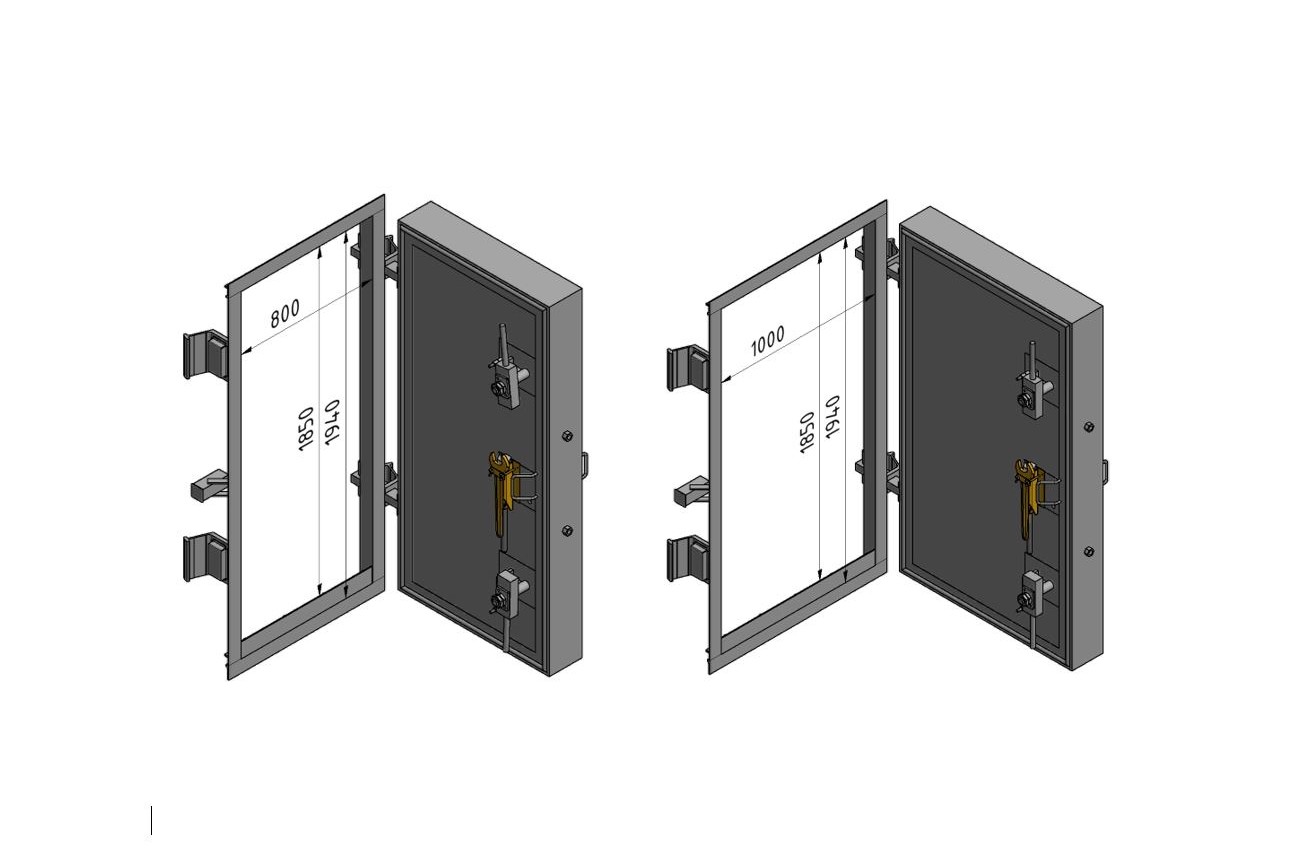

             80 x 194 cm schwellenlos
PT-2: 100 x 185 cm mit fester Schwelle,
           100 x 194 cm schwellenlos
PT-3: 140 x 220 cm, schwellenlos
PT-4:   60 x 120 cm
PTO:   240 x 210 cm

Mauerdurchführungen

für Lüftungsleitungen.

Die kostengünstige Alternative zum Panzerdeckel.

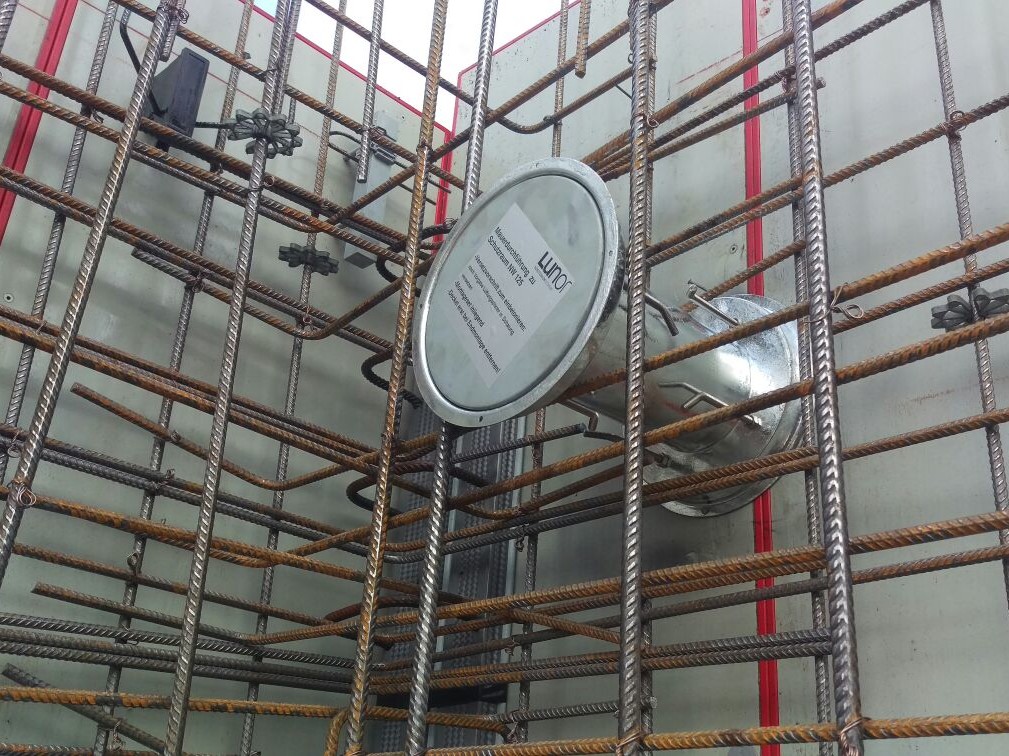

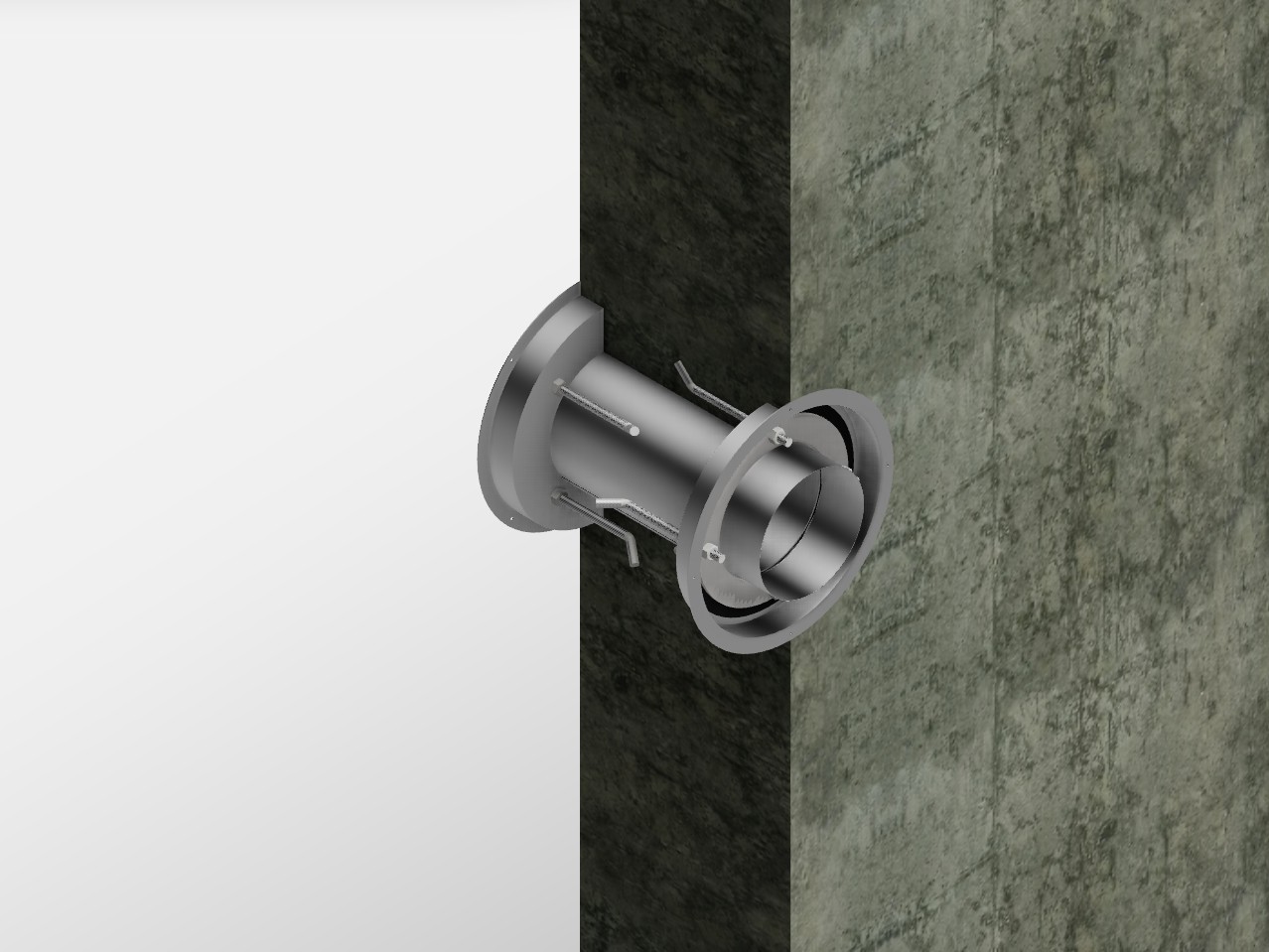

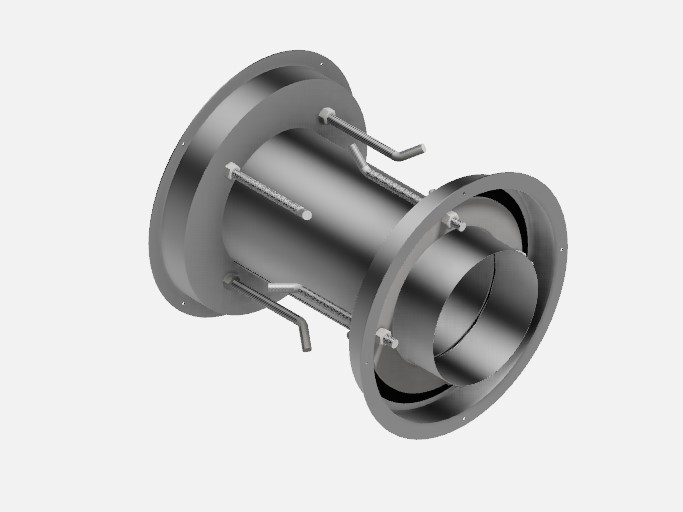

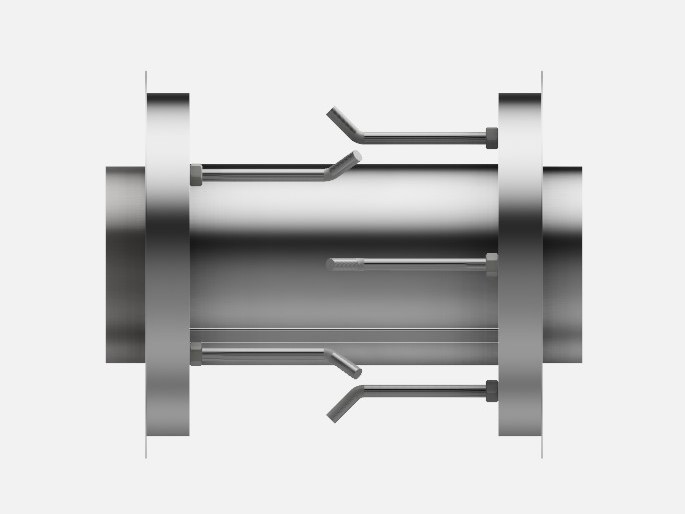

Zusätzliche Panzerdeckel sind aus ästhetischen Gründen nicht die erste Wahl für die Durchführung von Lüftungsleitungen durch die Schutzraumhülle. Der Einsatz der Mauerdurchführung in den Grössen NW125 oder NW200 bietet hier Abhilfe. In die Schalung integriert und dauerhaft einbetoniert, ist die Mauerdurchführung praktisch unsichtbar. Während der Schutzraum-Abnahme oder der periodischen Schutzraumkontrolle müssen die Rohre demontiert und die mitgelieferten Stahlplatten montiert werden. Sämtliche vom Bundesamt verlangten Hinweisschilder, Montageanleitungen und das Montagewerkzeug sind im Lieferumfang enthalten.



Lieferumfang: Sämtliches Zubehör ist sicher in der Durchführung gelagert und wird mit einbetoniert. Enthalten ist ein Montageset mit Steckschlüssel und Anleitung, die Verschlussplatten/Blindflansche (Schutzraum-Innen- und Aussenseite), die Rohrflansche sowei die EPDM-Dichtungen. Beiseitig sicher verschlossen mittels Verschlussdeckel, der erste bei Montage der Lüftungskomponenten entfernt wird..

Erhältlich für die Mauerstärken 250mm und 300mm ab Lager, weitere Masse auf Anfrage erhältlich.

Durchführungen

für Lüftungsleitungen.

Schutzraumfremde Leitungen müssen mittels Mauerdurchführungen durch den Schutzraum geführt werden. Diese sind beidseitig mittels Schnellverschlüssen demontierbar und werden inklusive Stahlplatten, den nötigen Schildern, den Flanschen und dem nötigen Werkzeug geliefert.

Erhältlich für Rohre mit Durchmesser 125mm und 200mm. BZS-Nr. T-15-006
